Der Pressring von Cyclus eignet sich für das Einpressen von Steuersatzschalen in ein 1 1/2" Steuerrohr. Er ist für den Einsatz der Schnellspannmutter konzipiert. Somit ist professionelles, sicheres und vor allem schnelles Arbeiten gewährleistet.

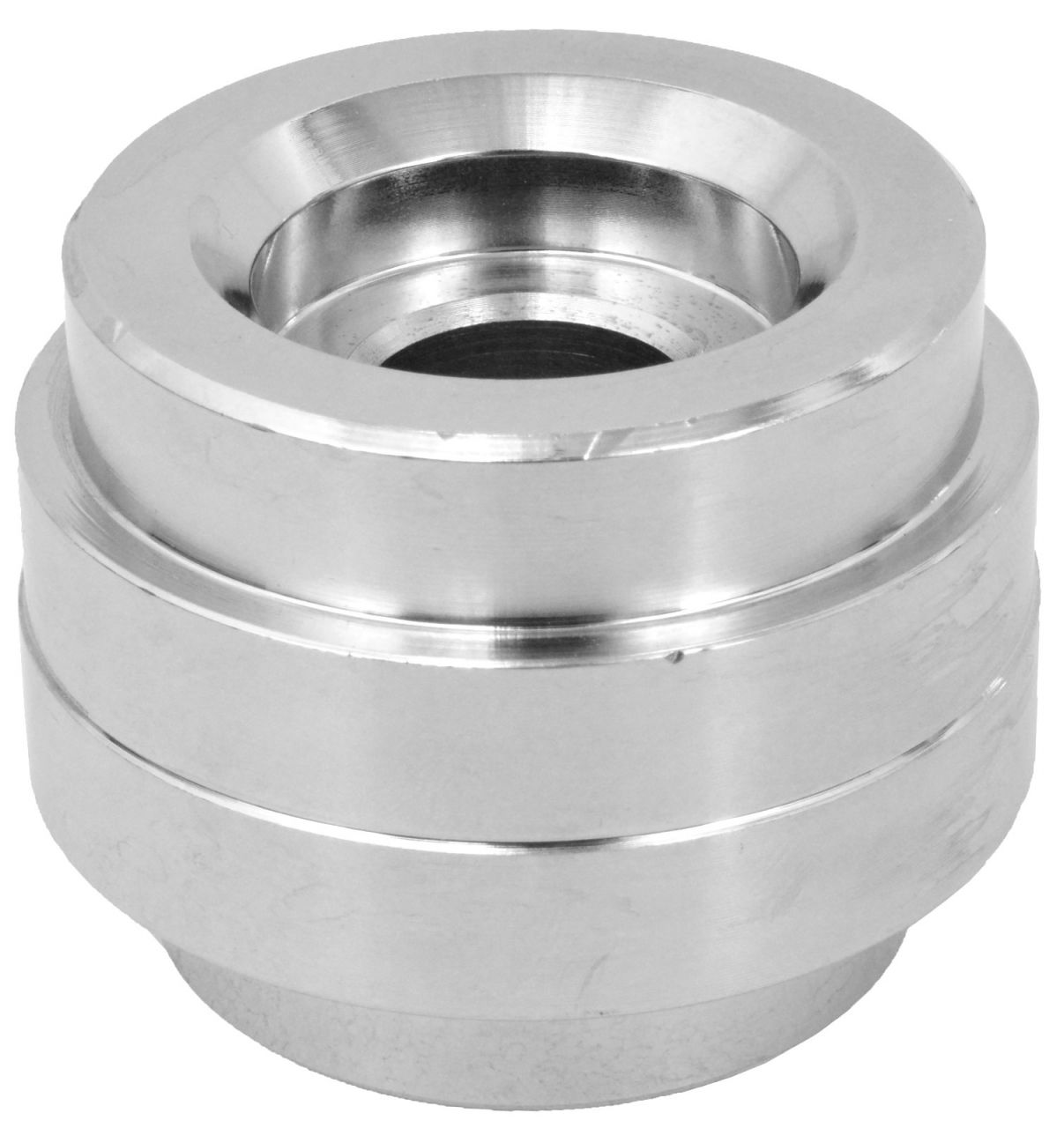

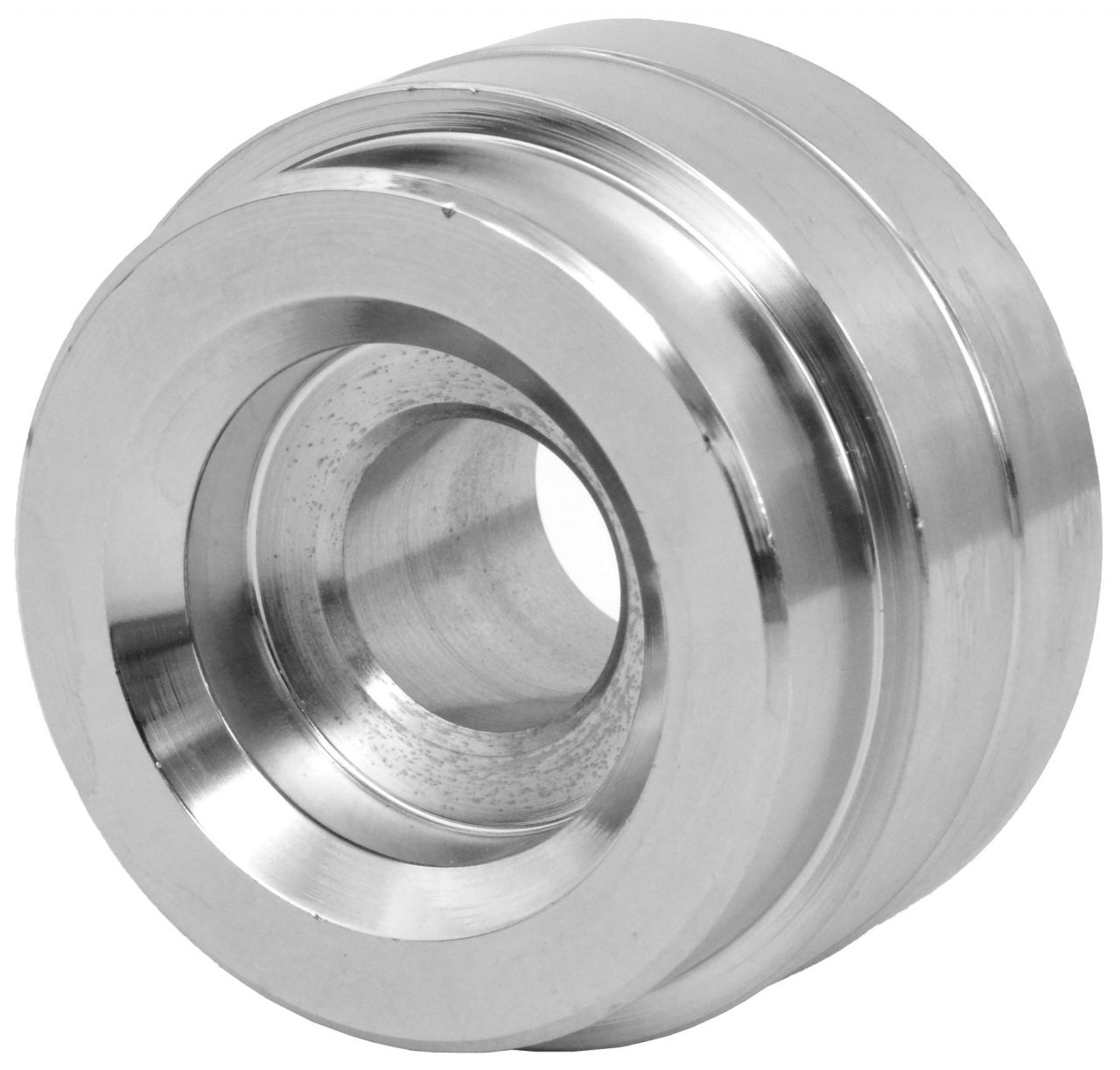

Professionell und sicher: Der Presskolben 1 1/2" für Einpresswerkzeug von Cyclus
Das Einpresswerkzeug dient zum gleichzeitigen Einpressen der oberen und unteren Steuersatzschale in das Steuerrohr des Rahmens. Für die fachgerechte Anwendung benötigen Sie die passende Einpressspindel für Steuersätze inkl. dem passenden Gegenhalter. Idealer Weise sollte dies die Schnellspannmutter sein.Vorbereitung
- Schrauben Sie die Gewindestange mit dem feineren Gewinde in die Drehspindel mit dem T-Griff.
- Schieben Sie das Drucklager bis zum Ende auf die Gewindestange und schieben anschließend den Presskloben auf das Drucklager.
Anwendung
- Setzen Sie die obere Lagerschale auf den Presskloben und schieben es anschließend mit der Drehspindel samt Drucklager durch das Steuerrohr.
- Setzen Sie nun die untere Lagerschale auf den zweiten Presskloben und schieben beides von unten auf die Gewindestange.
- Drehen Sie jetzt die Gewindemuffe von unten auf die Gewindestange.
- Achten Sie beim Einziehen der Lagerschalen darauf, dass diese nicht verkantet (schief) eingesetzt sind.
- Überprüfen Sie unbedingt vor der Montage die Maßhaltigkeit der Schalensitze im Steuerrohr und korrigieren Sie diese ggf. mit dem Cyclus Tools Fräswerkzeug für das Steuerrohr (z.B. Art.-Nr. 10051995).
Tipp
Geben Sie etwas Fett an die einzupressenden Steuersätze / Lagerschalen. Das einpressen geht leichter und schont zudem das Werkzeug.Lieferumfang
- 1 x Cyclus Presskolben 1 1/2" für Einpresswerkzeug
