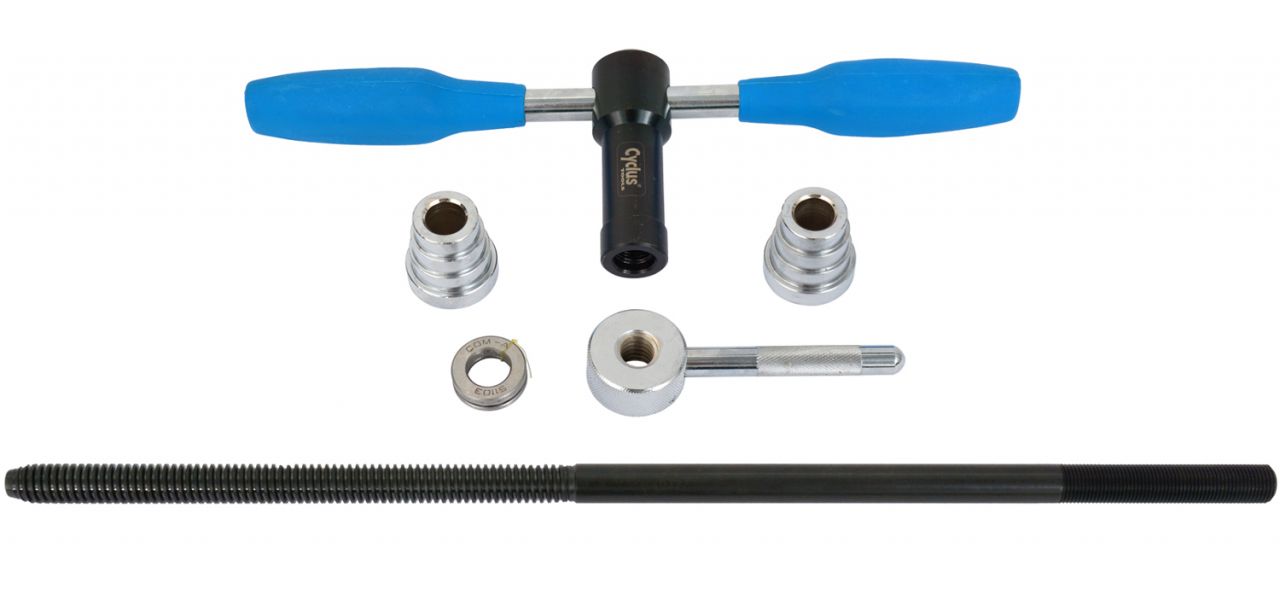

Steuersatzeinpresser 500 mm für Rahmen mit extra langen Steuerrohren!
Das Einpresswerkzeug dient zum gleichzeitigen Einpressen der oberen und unteren Steuersatzschale in das Steuerrohr des Rahmens.
Vorbereitung
- Schrauben Sie die Gewindestange mit dem feineren Gewinde in die Drehspindel mit dem T-Griff.
- Schieben Sie das Drucklager bis zum Ende auf die Gewindestange und schieben anschließend den Presskloben auf das Drucklager.
Anwendung
- Setzen Sie die obere Lagerschale auf den Presskloben und schieben es anschließend mit der Drehspindel samt Drucklager durch das Steuerrohr.
- Setzen Sie nun die untere Lagerschale auf den zweiten Presskloben und schieben beides von unten auf die Gewindestange.
- Drehen Sie jetzt die Gewindemuffe von unten auf die Gewindestange.
- Achten Sie beim Einziehen der Lagerschalen darauf, dass diese nicht verkantet (schief) eingesetzt sind.
- Überprüfen Sie unbedingt vor der Montage die Maßhaltigkeit der Schalensitze im Steuerrohr und korrigieren Sie diese ggf. mit dem Cyclus Tools Fräswerkzeug für das Steuerrohr (z.B. Art.-Nr. 10051995).
Tipp
Geben Sie etwas Fett an die einzupressenden Steuersätze / Lagerschalen. Das einpressen geht leichter und schont zudem das Werkzeug.Lieferumfang
- 1 x Cyclus Presskolben 1" - 1 1/8" für Einpresswerkzeug
