Hochwertiges Werkzeug für den professionellen Einbau des Steuersatzes.

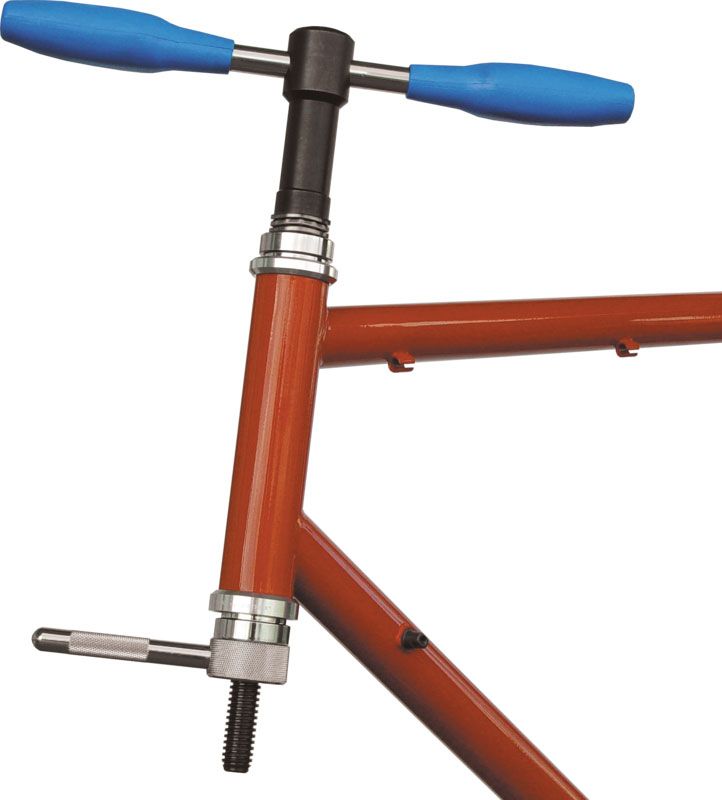

Einpresswerkzeug für Steuersatz 1" & 1 1/8" Das Werkzeug dient zum gleichzeitigen Einpressen der oberen und unteren Steuersatzschale in das Steuerrohr des Rahmens.
Vorbereitung Schrauben Sie die Gewindestange mit dem feineren Gewinde in die Drehspindel mit dem T-Griff. Schieben Sie das Drucklager bis zum Ende auf die Gewindestange und schieben anschließend den Presskloben auf das Drucklager. Anwendung Setzen Sie die obere Lagerschale auf den Presskloben und schieben es anschließend mit der Drehspindel samt Drucklager durch das Steuerrohr. Setzen Sie nun die untere Lagerschale auf den zweiten Presskloben und schieben beides von unten auf die Gewindestange. Drehen Sie jetzt die Gewindemuffe von unten auf die Gewindestange. Achten Sie beim Einziehen der Lagerschalen darauf, dass diese nicht verkantet (schief) eingesetzt sind. Setzen Sie die beiden Pressschalen des Steuersatzes auf die entsprechenden Adapterbuchsen und schrauben den Gegenhalter auf die Gewindestange. Achten Sie beim einziehen der Schalen darauf, dass diese nicht verkantet (schief) eingesetzt sind. Tipp Geben Sie etwas Fett an die einzupressenden Steuersätze / Lagerschalen. Das Einpressen geht leichter und schont zudem das Werkzeug.
Einpresswerkzeug für Steuersatz 1" & 1 1/8" Das Werkzeug dient zum gleichzeitigen Einpressen der oberen und unteren Steuersatzschale in das Steuerrohr des Rahmens.
Lieferumfang
- Drehspindel mit T-Griff
- Gewindestange 360mm mit Trapezgewinde
- Pressklobenpaar für Steuersatzlagerschale
- Gewindemuffe
- Drucklager
Vorbereitung Schrauben Sie die Gewindestange mit dem feineren Gewinde in die Drehspindel mit dem T-Griff. Schieben Sie das Drucklager bis zum Ende auf die Gewindestange und schieben anschließend den Presskloben auf das Drucklager. Anwendung Setzen Sie die obere Lagerschale auf den Presskloben und schieben es anschließend mit der Drehspindel samt Drucklager durch das Steuerrohr. Setzen Sie nun die untere Lagerschale auf den zweiten Presskloben und schieben beides von unten auf die Gewindestange. Drehen Sie jetzt die Gewindemuffe von unten auf die Gewindestange. Achten Sie beim Einziehen der Lagerschalen darauf, dass diese nicht verkantet (schief) eingesetzt sind. Setzen Sie die beiden Pressschalen des Steuersatzes auf die entsprechenden Adapterbuchsen und schrauben den Gegenhalter auf die Gewindestange. Achten Sie beim einziehen der Schalen darauf, dass diese nicht verkantet (schief) eingesetzt sind. Tipp Geben Sie etwas Fett an die einzupressenden Steuersätze / Lagerschalen. Das Einpressen geht leichter und schont zudem das Werkzeug.
