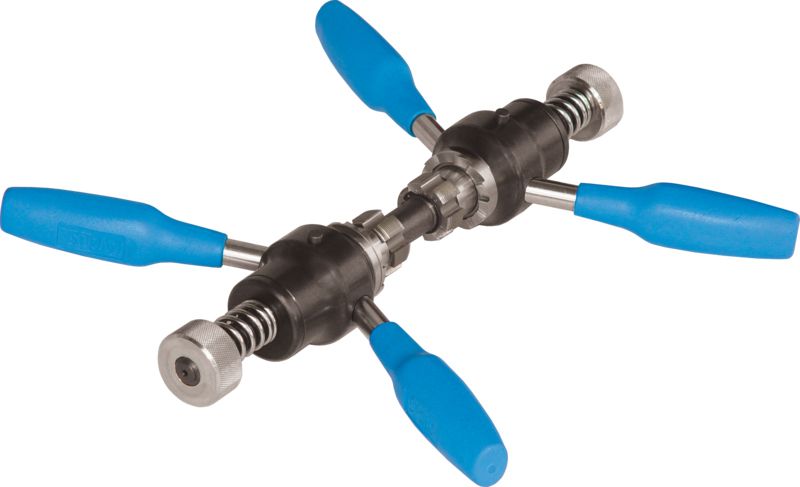

Das Schneidfräswerkzeug für BSA Gewinde ist ein professionelles Werkzeug das speziell für Schneid- und Fräsarbeiten am Tretlagergehäuse entwickelt wurde.
Nachdem Sie das Gewinde geschnitten haben wird das Schneidwerkzeug entkuppelt und das Planfräswerkzeug kommt zum Einsatz. Sie brauchen das Werkzeug nicht neu einspannen und ein 100%iges Planfräsen der Anlaufflächen des Tretlagergehäuses ist gewährleistet.
Dieses Planfräsen ist z.B. für Campagnolo Ultra Torque, Shimano Hollowtech II und andere Tretlager mit außenliegenden Lagern ein unbedingtes Muss für den exakten Einbau des Tretlagers im Rahmen.
Vorteile des Schneidfräswerkzeugs
- Sie benötigen für beide Arbeitsschritte nur ein Werkzeug
- der Wechsel des Werkzeuges entfällt
- durch die Führung entstehen exakt parallel gefräste Gehäuseseiten
Lieferumfang
- Schneidfräswerkzeug für BSA Tretlagergewinde und Tretlagergehäuse
Vorbereitung
- Reinigen Sie das Tretlagergehäuse von Verunreinigungen, bevor Sie das Schneidfräswerkzeug anwenden.
- Beachten Sie die Markierung L u. R auf den Schneideisen und führen das Schneidfräswerkzeug entsprechend L (links) und R (rechts) in das Tretlagergehäuse.
- Tipp: Markieren Sie sich die T-Griffhalter entsprechend mit L und R das erleichtert Ihnen zukünftig die Arbeit.
Anwendung
- Schieben Sie die beiden T-Griffhalter des Schneidfräswerkzeugs mit der Führung in das Tretlagergehäuse entsprechend der Markierung L und R in Fahrtrichtung.
- Drehen Sie die T-Griffhalter des Schneidfräswerkzeugs mit gleichmäßiger Drehbewegung auf der rechten Tretlagerseite nach links und auf der linken Tretlagerseite nach rechts.
- Nach Beendigung des Schneidvorgangs entkuppeln Sie das Schneidwerkzeug durch herunterdrücken des "Pin´s" auf den beiden T-Griffhaltern.
- Erzeugen Sie nun durch die Stellschrauben des T-Griffhalters eine Vorspannung auf dem Fräswerkzeug, sodass die Fräser am Tretlagergehäuse anliegen. Wählen Sie die Vorspannung nicht zu hoch, da der Fräser sonst über das Tretlagergehäuse rattert und nicht fräst.
- Drehen Sie jetzt die T-Griffhalter mit gleichmäßigen Bewegungen in Fräsrichtung um das Tretlagergehäuse planzufräsen.
- Achten Sie beim Fräsvorgang auf die Gehäusebreite des zu verbauenden Innenlagers.
- Nach Beendigung des Fräsvorgangs lösen Sie zuerst die Federvorspannung und ziehen die T-Griffhalter etwas zurück, sodass die "Pin´s" an den T-Griffhaltern herausschnipsen.
- Nun können Sie das Schneidfäswerkzeug aus dem Tretlagergehäuse herausdrehen.
